制御盤とは｜構成部品・盤の種類・盤設計と製作の流れを基礎から整理

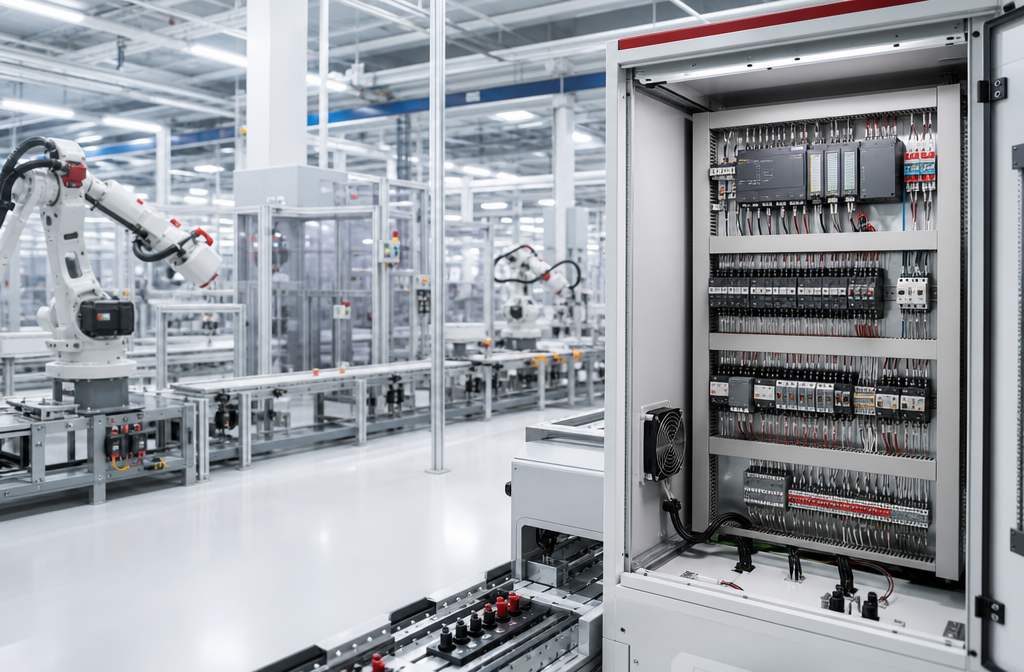

制御盤は、設備を動かすために必要な電気部品を一つの筐体に集約し、動力負荷をコントロールするための盤です。日本配電制御システム工業会（JSIA）の解説でも、金属製の扉付きボックスに電磁開閉器や保護装置、配線用遮断器などを収め、制御装置や監視装置、PLCによって動力負荷を制御する設備として説明されています。

ここで押さえておきたいのが、制御盤という言葉には二つの側面があることです。一つは筐体・部品といったハードとしての側面で、もう一つは回路とロジックによる制御という機能としての側面です。「制御盤を製作する」というときは前者の盤というモノを指し、「制御盤で設備を制御する」というときは後者の機能を指します。この二面性を意識すると、後述する盤の種類や製作工程の話が理解しやすくなります。

制御盤が担う役割は、大きく分けて動力の供給と入り切り、過電流や短絡からの保護、設備の状態監視、そしてあらかじめ決めた条件に沿った自動制御の四つです。たとえばコンベアやポンプを一定の手順で起動・停止させたり、温度が設定値を超えたらヒーターを切ったりといった動作を、盤の中の回路が担います。設備が複雑になるほど制御盤に求められる機能も増え、設計の比重が大きくなります。

なお、現場では「制御盤」が広い意味でも狭い意味でも使われます。広義には配電や操作の機能を含めて電気を扱う盤の総称として、狭義には配電盤や操作盤と区別された制御専用の盤として使われます。会話や仕様書のなかでどちらの意味で使われているかが曖昧だと、委託範囲の認識がずれる原因になるため、発注時には具体的にどの機能を含む盤を指すのかを言葉で揃えておくと安全です。

制御盤が使われる場面

制御盤は、電気で動く設備のほとんどに何らかの形で組み込まれています。工場では生産ラインのコンベアや搬送装置、加工機、空調・排気設備、ポンプやファンの運転を制御盤が担います。ビルや商業施設では空調や給排水、エレベーター、照明の制御に、上下水道やプラントといった社会インフラでは大規模な設備の運転監視に使われます。設備の規模が一台の機械から工場全体まで幅広いため、制御盤も小型の操作盤から大型の集中制御盤まで多様です。

同じ「制御盤」でも、求められる機能や規模は設備によって大きく異なります。単純な機械であれば押しボタンとリレー中心の小さな盤で足りますが、複数の装置を連動させる自動化ラインではPLCを中核にした大型の盤が必要になります。自社の設備がどの規模に当たるかを把握しておくと、後の仕様検討や委託先選びで的外れな見積もりを避けられます。

制御盤の中身は複雑に見えますが、回路は大きく主回路（動力回路）と制御回路の2系統に分かれます。主回路はモーターやヒーターなどの動力部へ電力を流す系統で、制御回路はその動力をどう動かすかという条件付けを担う系統です。この2系統に何の部品が入るかを押さえると、盤の構成全体が見通せます。

主回路（動力回路）に入る主な部品

主回路は比較的大きな電流が流れる系統で、電源から負荷へ電力を届ける経路です。代表的な部品は、過電流や短絡から回路を守る配線用遮断器（ブレーカ）、モーターの起動・停止を電磁的に行う電磁開閉器（電磁接触器とサーマルリレーの組み合わせ）、そしてモーターの回転数を可変制御するインバータです。これらは扱う電流が大きいため、容量選定や配線の太さ、発熱対策が安全性に直結します。部品の選定を誤ると、保護が効かなかったり盤内が過熱したりするため、負荷の仕様に合わせた選定が前提になります。

主回路の部品選定では、保護協調という考え方が重要になります。これは、電源側から負荷側まで複数ある遮断器が、事故が起きたときに事故点に最も近い遮断器だけを切り、上位の遮断器は切らないように容量や特性を組み合わせる設計です。協調が取れていないと、一つの設備の故障で工場全体が停電する、といった過剰な波及が起きかねません。動力の大きい設備では、遮断器やインバータの選定が盤のコストと安全性の両方を左右するため、負荷の起動電流や運転条件を踏まえた選定が前提になります。

制御回路に入る主な部品

制御回路は、設備をどんな順序や条件で動かすかを決める系統です。中心になるのがPLC（プログラマブルロジックコントローラ）で、入力された信号に応じてプログラム通りに出力を切り替え、設備の自動制御を担います。このほか、接点の入り切りで信号を中継するリレー、外部配線と盤内配線をつなぐ端子台、作業者が操作する押しボタンスイッチやセレクタスイッチ、状態を知らせる表示灯、制御回路用の電源装置などが入ります。

制御回路は主回路に比べて電流は小さいものの、配線本数が多く、設計の良し悪しが盤の使いやすさや保守性を左右します。端子台の配置や配線の取り回しが整理されていないと、後の点検や改造で手間がかかります。一方で、部品を詰め込みすぎると放熱や配線スペースが不足するため、機能と保守性のバランスを取った配置が求められます。どの部品をどれだけ載せるかは、後述する盤設計の段階で決まります。

2つの回路を分けて考えると何が見えるか

主回路と制御回路を分けて捉えると、トラブル時の切り分けや改造の検討がしやすくなります。たとえば設備が動かないとき、モーターに電力が届いていないなら主回路側、信号は来ているのに動作条件が成立していないなら制御回路側、と原因を絞り込む手がかりになります。両者は端子台や中継リレーを介してつながっており、制御回路が出した指令で主回路の電磁開閉器が動き、モーターへの電力が入り切りされるという関係です。

もう一つ押さえておきたいのが、PLCを中心とした制御回路の比重が大きくなっている点です。かつてはリレーを多数組み合わせて制御ロジックを組んでいた部分が、PLCのプログラムに置き換わり、配線で作っていた条件分岐をソフトウェアで表現できるようになりました。これにより、仕様変更時に配線をやり直さずプログラムの修正で対応できる範囲が広がっています。ただしプログラムの内容は外から見えにくいため、保守や改造を別会社に頼む場合は、プログラムやコメントの引き継ぎがどこまで可能かを確認しておくと、後の運用で困りにくくなります。

制御盤と混同されやすいのが、配電盤・分電盤・動力盤・操作盤といった他の盤です。これらはいずれも電気を扱う盤ですが、主な目的が異なります。名称だけで区別しようとすると混乱しやすいため、「何を分配し、何を制御する盤か」という機能で捉えると整理できます。主な盤の違いを次の表にまとめます。

制御盤と動力盤は重なる部分が多く、実務では制御盤が動力盤の機能を兼ねることもあります。操作盤は、制御盤本体から離れた機械の近くに置き、作業者がその場で操作するための盤です。設備の規模が大きい場合は、制御盤を電気室などに集約し、機械のそばに機側操作盤を配置して役割を分けることがあります。

編集部コメント：盤の種類は名称で覚えるより、「電力を分配する盤」（配電盤・分電盤）と「動力を制御する盤」（動力盤・制御盤・操作盤）という大きな2グループで捉えると混乱しにくくなります。設備担当者が委託先と話すときは、図面上の盤の名称だけでなく、その盤に何の機能を持たせたいかを言葉で共有しておくと、認識のずれを防げます。

盤設計とは、どの部品をどう配置し、どう配線するかを図面に落とし込む工程です。設計段階で決めた内容が製作費・納期・安全性のすべてに影響するため、制御盤づくりの土台になります。設計で主に決めるのは、回路構成、使用部品の選定、筐体のサイズと材質、機器のレイアウト、配線方法、そして設置環境への対応です。

盤設計の出発点になるのが仕様の整理です。どんな設備を、どんな手順で動かし、どんな保護や監視を持たせるかという要件が固まっていないと、設計に入っても部品や回路が決まりません。発注者として設計を委託する場合は、制御したい動作、使用する電源の種類、設置環境、必要な安全機能といった前提条件を、できる範囲で言語化して渡すと、設計の精度が上がり手戻りが減ります。要件が固まりきっていない段階では、委託先と仕様を詰めながら設計を進める形になるため、その分のやり取りの期間も見込んでおくと計画が立てやすくなります。

設置環境への対応は、見落とすと後で大きな手戻りになりやすい項目です。盤を屋内に置くのか屋外に置くのか、粉じんや水滴、油の多い環境かどうかで、必要な筐体の保護構造が変わります。屋外や水・粉じんの多い現場では、防水・防塵性能を示す保護等級（IP等級）の高い筐体が必要になり、選定を誤ると内部の部品が故障します。盤内の発熱が大きい場合は、換気ファンや熱交換器、エアコンといった冷却対策も設計に織り込みます。

レイアウトと配線も設計の要点です。点検や改造のしやすさを考えて部品を配置し、発熱する部品を上部に、操作部を扱いやすい高さに置くといった配慮が、後の保守性を左右します。一方で、保守性を優先しすぎて筐体を大きくすると、設置スペースやコストに跳ね返ります。設計は「安全に動くこと」「決められたスペースに収まること」「後から保守・改造しやすいこと」という、ときに相反する条件のバランスを取る作業だと捉えると、各判断の意味がつかみやすくなります。

設計で照合する図面の種類

盤設計では、用途の異なる複数の図面を作成します。主な図面は、盤全体の外形や設置寸法を示す外観図、部品の取り付け位置を示す機器配置図、回路のつながりを示す回路図（系統図）、そして実際の配線を示す展開接続図や配線図です。発注者がとくに確認しておきたいのは外観図と機器配置図で、設置場所に収まるか、操作部や端子台の位置が使いやすいかをこの段階で見ておくと、製作後の手戻りを防げます。

図面のやり取りで認識がずれやすいのが、機器の型番と数量です。仕様書で指定した部品と図面の部品が一致しているか、指定した遮断器やPLCの型番が反映されているかを承認図の段階で照合しておくと、完成後に「指定と違う部品が使われていた」という事態を避けられます。設計を委託する場合は、この承認図の確認を社内の誰が、どの観点で行うかを決めておくと、レビューが形骸化しにくくなります。

発熱対策と部品の寿命

盤設計で軽視されやすいのが発熱対策です。インバータや電源装置は稼働中に熱を出し、盤内の温度が上がると部品の寿命が縮んだり、誤動作の原因になったりします。とくに密閉性の高い屋外盤では熱がこもりやすく、内部温度が部品の許容範囲を超えないよう、換気ファンや熱交換器、盤用クーラーといった冷却手段を設計に織り込みます。冷却が過剰だとコストや消費電力が増えるため、盤内の発熱量を見積もったうえで必要十分な対策を選ぶのが設計上の判断点になります。逆に発熱対策を省くと、夏場や高温環境で部品が早期に故障し、結果的に保守コストが増えることがあります。

制御盤は、設計から出荷検査まで複数の工程を経て作られます。発注者として全工程を細かく把握する必要はありませんが、どの工程で何を確認すべきかを知っておくと、品質トラブルや認識のずれを防げます。一般的な流れは、設計、板金加工、機器取付、配線、検査、出荷の順に進みます。

最初の設計では、仕様書をもとに回路図や部品配置図、配線図を作成します。発注者が設計を委託する場合、ここで作られる承認図（承認用の図面）を確認・承認する段階が、仕様の認識を合わせる重要なポイントになります。承認をあいまいにしたまま製作に進むと、完成後に「想定と違う」という手戻りが起きやすくなります。

設計が固まると、板金加工で筐体を作ります。鋼板を切断・曲げ・溶接し、塗装などの表面処理を施して盤の箱を仕上げます。続く機器取付では、遮断器やPLC、端子台などの部品を筐体内に取り付け、配線工程で図面通りに電線をつないでいきます。配線は本数が多く、品質のばらつきが出やすい工程のため、委託先の配線品質は完成品の信頼性に直結します。

製作の最後は検査です。電源を入れて設計通りに動作するかを確かめる通電試験、絶縁が確保されているかを確かめる絶縁耐圧試験などを行い、試験成績書を作成します。発注者は、どの検査をどの範囲で実施するか、試験成績書が発行されるかを発注前に確認しておくと、納品後のトラブル対応がスムーズになります。検査の範囲は委託先や契約によって変わるため、短納期をうたう委託先では検査工程が簡略化されていないかを併せて確認すると安心です。

各工程にかかる期間の目安

制御盤の製作期間は仕様によって大きく変わり、一律の目安を当てはめにくいのが実情です。設計が必要な盤では、仕様確定から承認図の作成・承認までに一定の期間がかかり、その後に部材の調達、板金加工、機器取付、配線、検査と進むため、図面支給で製作だけを委託する場合に比べて全体の納期は長くなります。とくに遮断器やPLCなどの部材は調達状況によって入手までの期間が変動するため、納期を左右する要因として早めに確認しておくと計画が立てやすくなります。納期が厳しい案件では、設計と部材調達を並行して進められる体制があるか、標準盤をベースにできるかが期間短縮の鍵になります。

発注者が各工程で確認するポイント

製作を委託する立場では、すべての工程に立ち会う必要はありませんが、節目ごとに確認しておくと品質トラブルを減らせます。設計段階では承認図で部品の型番・数量・配置を、機器取付・配線段階では仕様変更が正しく反映されているかを、検査段階では試験成績書と検査範囲を確認します。とくに仕様変更が途中で入った場合は、変更が図面と現物の両方に反映されているかを照合しておくと、完成後の食い違いを防げます。確認の責任を発注側の誰が持つかをあらかじめ決めておくと、工程が進んでからの手戻りを抑えられます。

制御盤には、安全性や品質を担保するための各種規格が関わります。規格は大きく、国内向けと海外向けに分かれます。国内で使う盤か、海外へ輸出する設備に組み込む盤かによって、満たすべき要件が変わるため、設備の使われ方を早い段階で確認しておく必要があります。

国内では、日本産業規格（JIS）のほか、日本電機工業会規格（JEM）、電気学会標準規格（JEC）などが盤に関わります。業界団体である日本配電制御システム工業会（JSIA）は、盤に関する標準づくりや、配電制御システム検査技士といった検査の制度を整備しています。これらは盤の構造や試験方法、品質の目安として参照されます。

海外、とくに北米へ輸出する設備では、UL508AやNFPA79といった規格への対応が問われます。UL508Aはアメリカの安全規格のうち、1000V以下で駆動する産業用制御盤を対象とする規格で、機器の選定や絶縁・保護・接地・配線などの要件が細かく定められています。NFPA79は産業機械用の電気安全規格で、ケーブルや電線の仕様などを定めています。

海外規格で注意したいのは、UL規格対応の部品を使うだけでは盤として適合したことにならない点です。部品単体ではなく、それらを組み合わせた盤全体として規格の要件を満たす必要があり、設計の初期段階から適合する構造にしておくことが前提になります。欧州向けではEN規格など地域ごとに要求が異なるため、輸出先が決まっている設備では、委託先に該当規格への対応実績があるかを最初に確認しておくと、後からの設計やり直しを避けられます。

国内向けと海外向けで設計が分かれる理由

国内向けの盤と海外向けの盤では、同じ設備用でも設計が分かれることがあります。国内向けに最適化した設計のまま海外規格の要件を満たそうとすると、使える部品や配線方法、保護の取り方が変わり、結果として図面の大幅な見直しが必要になる場合があるためです。輸出を予定している設備では、最初から該当規格を前提に設計するか、国内向けと輸出向けで委託先や図面を分ける判断が現実的になります。

規格対応で見落とされやすいのが、図面に表れにくいノウハウの存在です。配線の保護や接地（ボンディング）の取り方、部品同士の組み合わせによる適合の判断などは、規格の条文だけでは読み取りにくく、対応実績のある委託先ほど勘所を押さえています。輸出案件で規格対応の経験が乏しい委託先に任せると、現地での認証や検査の段階で不適合が判明し、手戻りが大きくなることがあります。規格対応の実績は、見積もり時に具体的な対応案件を聞いて確認しておくと判断材料になります。

制御盤を自社で設計・製作するか、外部に委託するかは、社内の設計・製作リソースと、任せたい工程の範囲によって判断が分かれます。どこまでを自社で担い、どこからを委託するかを先に決めると、適した委託先のタイプも見えてきます。

社内に盤設計のリソースがなく、制御したい設備の要件だけが固まっている企業は、設計から検査まで一貫して請け負える委託先が向いています。仕様を伝えれば回路設計から製作・検査まで任せられるため、設計の専門人材を抱えなくても制御盤を用意できます。一方で、自社で回路図と部品表を作成できる企業であれば、図面を支給して製作・配線・検査を委託する方式が選べ、製作費を抑えやすくなります。標準的な仕様で足りる場合は、メーカーの標準盤（標準キャビネット）をベースに仕様を落とし込む進め方も現実的です。

自社で設計から製作まで内製する選択肢もありますが、盤設計には回路や規格の専門知識が必要で、配線や検査には相応の人手と設備がかかります。制御盤を継続的に多数手がける企業以外では、設計や製作の一部を外部に委託したほうが、品質とコストのバランスを取りやすいのが実情です。設計と検査は自社で行い、組立や量産部分だけを委託するといった役割分担も、品質を保ちつつ負荷を分散する進め方として実務で取られています。どこを自社に残し、どこを委託するかは、社内の人材・設備・発注頻度を踏まえて決めると判断がぶれません。

自社の状況に合う制御盤の製作委託先を具体的に探す場合は、ITトレンドの制御盤製作カテゴリで、対応範囲や得意分野を条件に絞り込んで比較できます。設計から任せたいのか、図面支給で製作だけ任せたいのかを決めてから候補を見ると、委託先選びがぶれません。

委託先を選ぶ際の具体的な判断軸や発注の進め方については、制御盤製作会社の選び方をまとめた別記事で掘り下げています。設計の有無や規格対応、納期といった軸でどう絞り込むかを知りたい場合は、そちらと合わせて検討すると判断材料がそろいます。

編集部コメント：制御盤の委託でつまずきやすいのは、用語と委託範囲の認識ずれです。「制御盤を作ってほしい」という依頼でも、設計から含むのか、図面支給で製作だけなのかで見積もりも納期も変わります。本記事で整理した盤の種類・構成・規格の知識を踏まえ、自社が任せたい工程を言葉にしてから委託先に当たると、見積もりの比較が同じ土俵に乗ります。

制御盤とは、遮断器・電磁開閉器・PLC・端子台などを金属筐体に収め、設備の動力を制御するための盤です。中身は電力を流す主回路（動力回路）と、動作条件を決める制御回路の2系統で構成され、用途によって配電盤・分電盤・動力盤・操作盤などと区別されます。盤設計では筐体・部品・配線・設置環境を決め、製作は設計から板金加工・配線・検査を経て出荷へと進みます。

制御盤を発注する際は、設計から委託するのか図面を支給して製作だけ委託するのか、そして適用規格が国内向けか海外向けかという2点を先に整理しておくと、仕様検討と委託先選びの軸が定まります。自社の設備に合う制御盤の製作委託先を探す場合は、ITトレンドの制御盤製作カテゴリで条件を絞り込み、対応範囲や実績から候補を比較できます。
